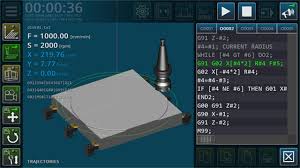

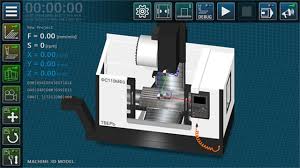

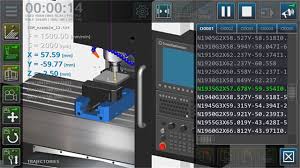

在數控銑床加工過程中，刀具軌跡的顯示設置對于操作人員理解加工過程、優化加工路徑以及確保加工質量至關重要。以下將從多維度介紹數控銑床仿真軟件中刀具軌跡的顯示設置方法。

一、顯示模式選擇

數控銑床仿真軟件通常提供多種刀具軌跡顯示模式，如線框模式、實體模式、半透明模式等。線框模式以線條展示刀具路徑，能清晰呈現軌跡的形狀與走向，便于快速查看整體布局。實體模式則將刀具加工后的材料以實體形式顯示，更直觀地反映加工效果，但可能會遮擋部分軌跡細節。半透明模式在一定程度上兼顧了兩者優點，既顯示實體又能透過它看到刀具軌跡，使操作人員能全面了解加工過程。

二、顏色設置

通過顏色設置可以突出顯示不同階段或類型的刀具軌跡。例如，將粗加工軌跡設為一種顏色，精加工軌跡設為另一種顏色，這樣在復雜的加工路徑中能迅速區分不同工序。還可以根據刀具的類型或加工區域?qū)壽E進行顏色編碼，使操作人員能快速定位特定刀具或區域的加工情況。

三、軌跡寬度調整

適當調整刀具軌跡的寬度，能使其在顯示時更加清晰易辨。較寬的軌跡可以更醒目地展示路徑，但可能會掩蓋一些精細的軌跡變化；較窄的軌跡則能呈現更精確的路徑細節，但在某些情況下可能不易觀察。根據實際需求，合理調整軌跡寬度，以達到最佳的顯示效果。

四、動態顯示與靜態顯示

動態顯示刀具軌跡可以模擬加工過程的實時進行，讓操作人員看到刀具如何一步步切削材料，增強對加工過程的理解。靜態顯示則提供了穩定的軌跡圖像，便于仔細觀察和分析特定時刻的刀具位置與路徑?？梢愿鶕?jù)需要靈活切換動態與靜態顯示模式，以滿足不同的查看需求。

五、分層顯示

對于多層加工的刀具軌跡，采用分層顯示功能能使各層軌跡清晰可分。操作人員可以分別查看每一層的加工路徑，分析各層之間的銜接與協同情況，有助于優化加工順序和參數設置，提高加工效率與質量。

通過以上多維度的刀具軌跡顯示設置方法，操作人員在數控銑床仿真軟件中能夠更全面、準確地了解刀具軌跡，從而更好地規劃和控制加工過程，確保數控加工的順利進行和高質量完成。
